Shelly Shutter

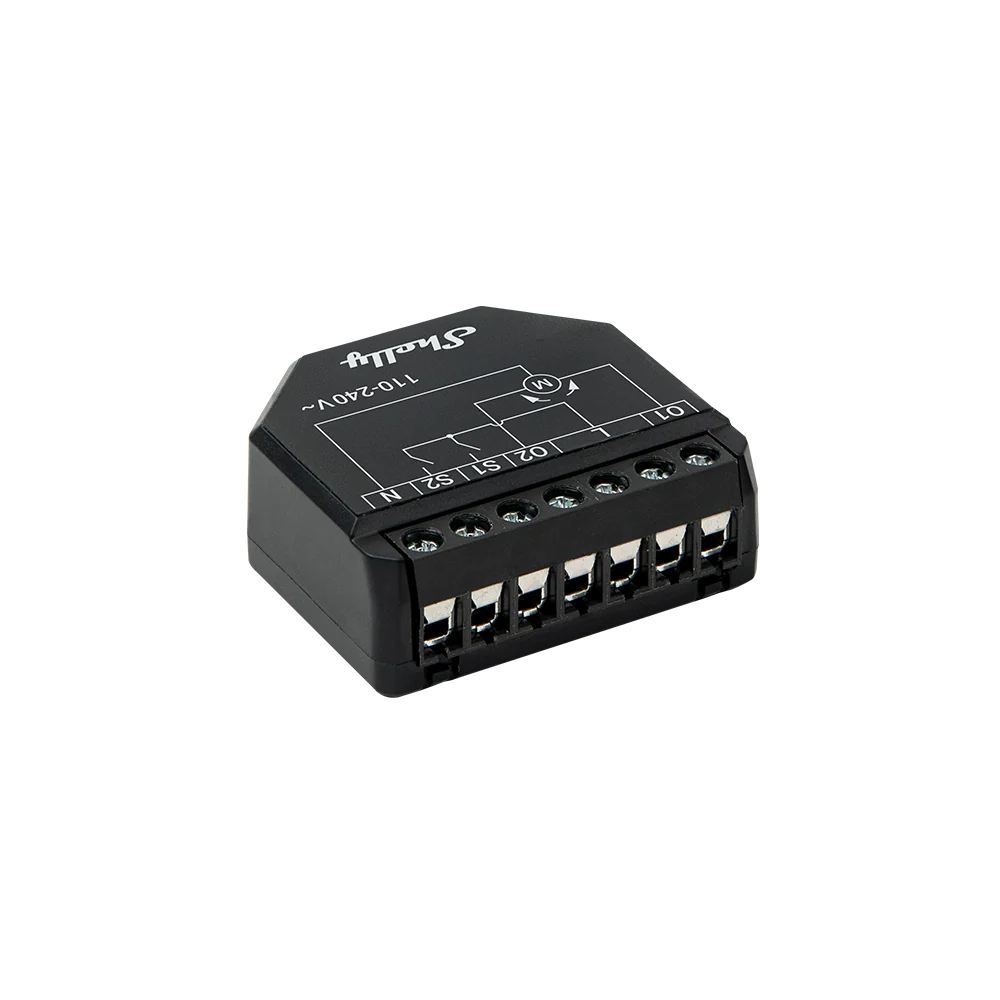

A Shelly Shutter (modell: S3SH-0A2P4EU) egy kompakt „cover controller” (árnyékoló / redőny vezérlő) modult, amellyel okosan irányíthatod motoros redőnyeidet, árnyékolóidat, siklóablakaidat vagy zsaluziát. A modul beépített árammérés funkcióval is rendelkezik, így nemcsak vezérelni tudja a motort, hanem nyomon követi annak fogyasztását is.

Kicsi kialakítása miatt beleilleszthető szabványos fali dobozokba is – például a kapcsolók mögé – így esztétikusan integrálható meglévő elektromos rendszerbe.

A készülék lokálisan (helyi Wi-Fi hálózatban) is működhet, de felhőn keresztül, távvezérléssel is elérhető.

Emellett támogat különféle automatizálási megoldásokat, ütemezéseket, integrációkat okosotthon rendszerekkel (API, MQTT, Webhooks stb.).

Főbb jellemzők és műszaki adatok

Alkalmazási lehetőségek és előnyök

A Shelly Shutter széles körű felhasználást tesz lehetővé olyan helyeken, ahol motoros árnyékolók, redőnyök, zsalugáterek, lamellás zárak, vagy hasonló berendezések vannak:

• Okos vezérlés: telefonról, tabletről vagy automatizmusokból vezérelheted, időzítheted az árnyékoló mozgatását.

• Energiafigyelés: mivel beépített árammérő van, láthatod, mennyi energiát fogyaszt a motor, és felismerheted ha valami rendellenes történik.

• Integráció: használható együtt más eszközökkel – például, ha besüt a nap, automatikusan lecsukja a redőnyt; vagy ha elhagyod a lakást, leengedheti.

• Retrofit (utólagos beépítés): nem szükséges nagy átalakítás, mivel kis méret és fali dobozba való beépíthetőség – így meglévő rendszerekhez is egyszerűen hozzáadható.

• Lokális működés: nem feltétlenül kell a felhőhöz kapcsolódni, így ha a hálózat kiesik, a helyi vezérlés tovább működhet.

Telepítés és beüzemelés

Előkészítés

• Ellenőrizd, hogy a motor, amelyet vezérleni szeretnél, rendelkezik végálláskapcsolóval (legfeljebb felfelé / lefelé pozíció).

• Kapcsold le az adott kör áramellátását, mielőtt bármit csatlakoztatnál.

• Győződj meg róla, hogy a vezetékek megfelelő keresztmetszetűek, és az elektromos csatlakozások szabványosak.

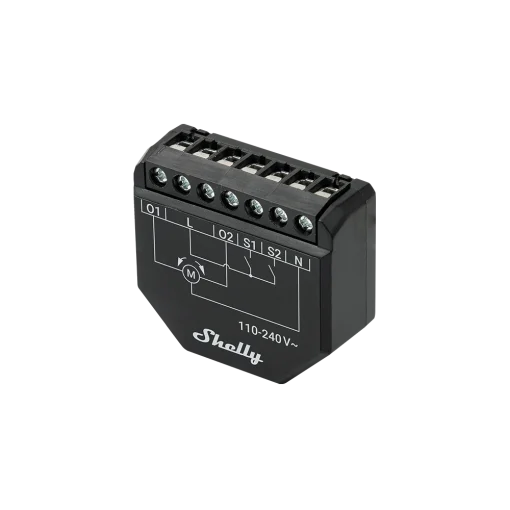

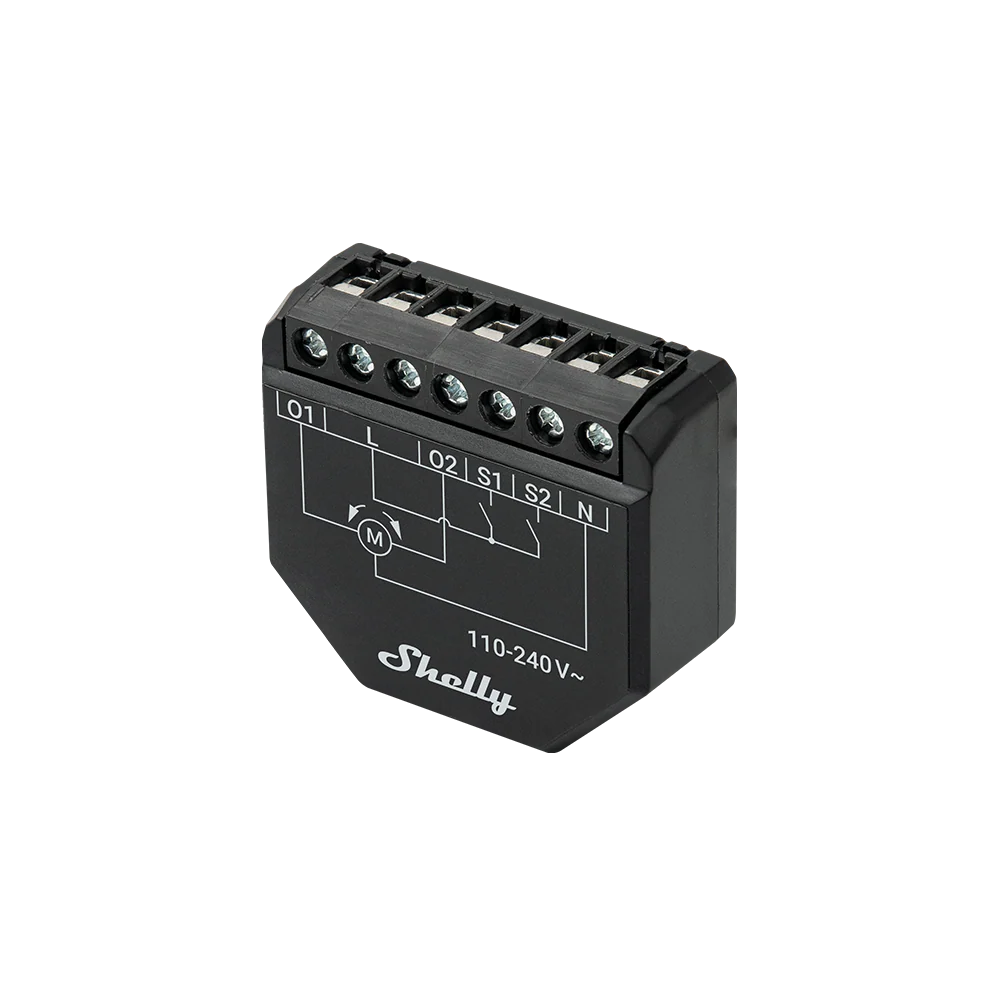

Bekötés alapjai

1. Tápellátás: kösd be a fázist (L) és nullát (N) a megfelelő terminálokba.

2. Motor irányvezérlés: két relékimenet (pl. O1 és O2) kapcsolódik a motor UP és DOWN (fel/le) ágaival.

3. Kapcsolók bemenete: SW1 és SW2 terminálokra köthető gombok vagy kapcsolók, amivel manuálisan is vezérelhető a redőny.

4. Beállítások: be kell állítani limitkapcsolókat (vagy a „Shutter” profil kalibrációját) a pontos működéshez.

5. Integráció & hálózat: add hozzá a Shelly alkalmazáshoz vagy az okosotthon rendszeredhez (pl. MQTT, API, KNXnet/IP stb.), és teszteld működést.

Kalibráció és vezérlés

• A „Shutter” profil választásakor el kell végezni a kalibrációt, hogy a rendszer megtanulja a teljes fel/le mozgás idejét.

• Ha lamellás (venetian) redőnyrendszert használsz, a hálós modulnak támogatnia kell a lamellák dőlésszögének szabályozását is (egyes beállításokkal).

• A relék kimenetek nem lehetnek egyszerre aktívak — mindig csak egy irányban (fel vagy le) legyen áram alatt, nehogy a motort sértsd.
