Shelly 4 csatornás leválasztó 230V

A Shelly 4-Channel Decoupler 230 V egy kompakt, többcsatornás átalakító modul, amely lehetővé teszi, hogy hagyományos 230 V AC jellel vezérelj olyan okoseszközöket, amelyek 12/24 V DC bemenettel rendelkeznek. Az eszköz opto-izolátort alkalmaz, így az AC oldalt és a DC vezérlő oldalt galvanikusan elválasztja, ezzel biztonsági szempontból megbízható megoldást nyújt.
A termék kifejezetten olyan alkalmazásokhoz készült, ahol meglévő AC kapcsolók vagy relék tovább kívánnak működni új, DC alapú okosmodulokkal – például a Shelly Plus Uni, Shelly Plus Add-On vagy Shelly Pro RGBWW PM eszközökkel.

Főbb jellemzők

• 4 csatorna: Egy modulon belül négy független kimeneti „DC trigger” line található, így egyszerre több bemenet is vezérelhető.

• AC → DC jelátalakítás: A modul bemenete 230 V AC (50 Hz) jelet fogad, kimenete pedig alacsony DC jel (max. 2,4 mA) a vezérlő oldalon.

• Galvanikus leválasztás: Az opto-izolátor biztosítja, hogy a magasfeszültségű oldal (AC) ne kerüljön közvetlenül az alacsonyfeszültségű vezérlő ágra – ez növeli az eszközbiztonságot.

• Komakt méret: A modul mérete 44 × 34 × 7 mm, súlya mindössze ~25 g, így könnyen elrejthető kapcsolódobozban vagy falon belül.

• Alacsony fogyasztás: Az eszköz fogyasztása < 0,6 W, így üzemeltetése energiatakarékos.

• Széles kompatibilitás: Kifejezetten olyan Shelly eszközökkel működik jól, amelyek DC bemenettel rendelkeznek – pl. Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni, Shelly Plus Add-On.

Műszaki adatok

Alkalmazási lehetőségek

• Meglévő falikapcsolók integrálása: Ha már van hagyományos AC falikapcsolód, és azt szeretnéd, hogy az okos vezérlő (pl. LED szalag, RGBW modul) reagáljon rá, a decoupler segítségével az AC jelet DC bemenetté alakíthatod.

• Okos világítás vezérlése: Például egy LED-szalag vezérlő modul (Shelly Plus RGBW PM) kap bemenetként DC jelet – a decoupler lehetővé teszi, hogy az AC oldali kapcsoló továbbra is működjön.

• Szenzorok és relék használata: Külső érzékelők, mozgásérzékelők (PIR), relék vagy más digitális bemenetek integrálása okosotthon rendszerbe – az AC jelt alakítja DC triggerré.

• „Utólagos beszerelés” (retrofit) telepítésekhez: Kiváló megoldás akkor, ha meglévő elektromos hálózatot és kapcsolókat akarod okosítással összekötni anélkül, hogy mindent cserélned kellene.

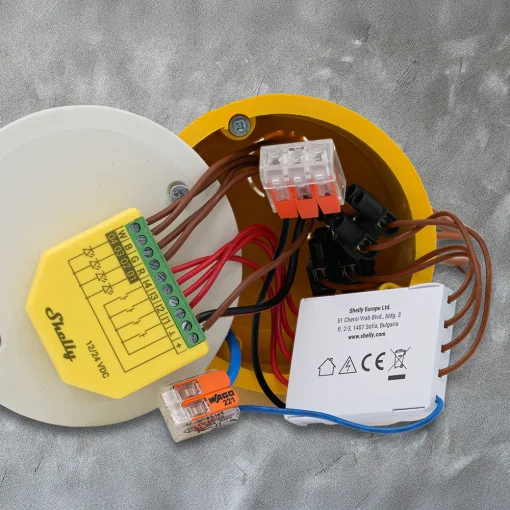

Telepítés és használat

• Kapcsold ki az adott áramkör tápellátását, mielőtt a modulhoz nyúlnál.

• Csatlakoztasd a bemenetre az AC oldalt: L (fázis) és N (nulla).

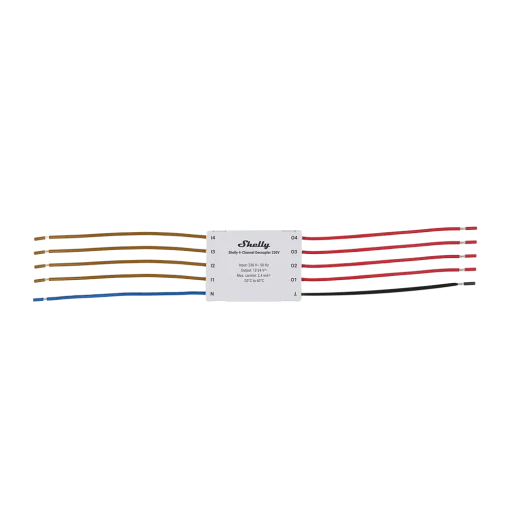

• A kimeneti oldalon 4× „+” (kis feszültségű DC trigger bemenetek) valamint egy „⏚” (GND) vezeték van.

• Csatlakoztasd a modulhoz a kompatibilis Shelly okosmodult, amely fogadja a DC jelet.

• Ellenőrizd, hogy a kapcsolód dobozban vagy fal mögött helyezed el – a kompakt méret lehetővé teszi elrejtését.

• Teszteld a működést: amikor a AC kapcsolót megnyomod, a DC bemenet váltson az okosmodulban, és a kívánt eszköz reagáljon.

Előnyök & figyelemfelhívások

Előnyök:

• Megtartja a meglévő AC kapcsolók használatát, miközben új DC-alapú okosrendszerekhez csatlakozik.

• Biztonságos elválasztást biztosít AC és DC oldalak között, csökkentve a veszélyt vagy hibalehetőséget.

• Rugalmas alkalmazás – akár négy külön bemenet egyetlen modulon belül.

• Kis méretű és energiahatékony: kevés helyet foglal és alacsony fogyasztású.

Figyelemfelhívások:

• A modul nem önálló vezérlő – csak a jelátalakítást végzi; önmagában nem vezérel terhelést.

• Fontos a helyes bekötés: rossz csatlakozás áramütéshez, hibás működéshez vezethet.

• A működési környezetnek megfelelnie kell az üzemeltetési hőmérsékletnek és páratartalomnak.

• Biztosítsd, hogy a vezérlő oldali eszköz kompatibilis a decoupler kimenetével (12 / 24 V DC bemenet).

• Telepítés előtt mindig kapcsolj áramot, és ha bizonytalan vagy, kérj szakember segítséget.
