Shelly 1L Gen3

Főbb jellemzők

• Tökéletes utólagos beszereléshez! Nincs szükség nullavezetékre. A lámpát vagy más készülékeket egyetlen élő vezetékkel is működtetheti és vezérelheti anélkül, hogy nullavezetéket kellene csatlakoztatnia a készülékhez.
• Minimum izzóteljesítmény. A készülékhez egy Bypass 1L/2L Gen3-at kell a lámpa mellé telepíteni, amely lehetővé teszi az 5 W-nál nagyobb izzók vezérlését.
• Wi-Fi kapcsolat: A Shelly 1L Gen3 csatlakozik az otthoni Wi-Fi hálózathoz, így távolról is vezérelheted a Shelly mobilalkalmazáson vagy más okosotthon-platformokon keresztül.
• Távirányítás: A Shelly alkalmazás segítségével okostelefonján vagy táblagépén távolról vezérelheti a csatlakoztatott eszközt vagy háztartási gépet bárhonnan, ahol van internetkapcsolat.
• Hangvezérlés: Ha olyan hangsegédekkel van integrálva, mint az Amazon Alexa vagy a Google Assistant, akkor hangparancsokkal vezérelheti az eszközt.
• Ütemezés és automatizálás: A Shelly 1L Gen3 támogatja az ütemezést és az automatizálást, lehetővé téve időzítők beállítását és rutinok létrehozását a csatlakoztatott eszközökhöz. Például ütemezheti a lámpák be- és kikapcsolását meghatározott időpontokban.
• Kompatibilitás:
  • Úgy tervezték és tesztelték, hogy a lámpák széles skálájával kompatibilis legyen.
  • Széles feszültségtartományban – 220-240 VAC – való működésre tervezték
• Kompakt kialakítás: A Shelly 1L Gen3 kompakt kialakításának köszönhetően könnyen beilleszthető elektromos dobozokba, vagy kapcsolók mögé anélkül, hogy sok helyet foglalna.
• Védelem: Belső hőmérséklet-érzékelő a túlmelegedés elleni védelemhez
• Helyi és távoli hozzáférés: Eszközeit helyben is vezérelheti, amikor ugyanahhoz a Wi-Fi hálózathoz csatlakoznak, és távolról is, amikor nincs otthon.
• OTA frissítések: A Shelly eszközök gyakran kapnak vezeték nélküli (OTA) firmware-frissítéseket a funkcionalitás és a biztonság javítása érdekében.
• Kompatibilitás az okosotthon-ökoszisztémákkal: A Shelly 1L Gen3 kompatibilis lehet különféle okosotthon-ökoszisztémákkal és platformokkal, mint például az MQTT, a Home Assistant és egyebek, így sokoldalú választást jelent az okosotthon építéséhez.
• Új funkciók a régi Shelly 1L-hez képest : Az új Shelly eszközökkel érkező összes új funkció – szkriptelési támogatás, HTTPS, MQTTS, bejövő és kimenő webes socketek.

Fő alkalmazások

• Lakóingatlan
• Többlakásos épületek (MDU – apartmanok, társasházak, szállodák stb.)
• Könnyű kereskedelmi ingatlanok (kis irodaépületek, kiskereskedelmi egységek/éttermek/benzinkutak stb.)
• Kormányzati / önkormányzati
• Egyetem / főiskola

Integrációk

Egyszerűsített belső kapcsolási rajzok

Eszköz elektromos interfészei

Bemenetek

• 1 kapcsoló/gomb bemenet csavaros csatlakozón: S
• 1 tápegység bemenet csavaros csatlakozón: L

Kimenetek

• 1 kapcsoló/gomb jelkimenet csavaros csatlakozón: Sx
• 1 relé kimenet csavaros csatlakozón: O

Kapcsolódás

• Wi-Fi
• Bluetooth

Biztonsági funkció

• Túlmelegedés elleni védelem

Támogatott terhelési típusok

• Izzólámpák*
• LED-es lámpák*

*alacsonyabb feszültségű lámpákhoz feszültségcsökkentő transzformátorok nélkül

Felhasználói felület

Bemenetek

• Egy (vezérlő) gomb
  • Nyomja meg és tartsa lenyomva 5 másodpercig az eszköz hozzáférési pontjának és a Bluetooth-kapcsolat engedélyezéséhez.
  • A készülék gyári beállításainak visszaállításához tartsa lenyomva 10 másodpercig.

Kimenetek

• LED (egyszínű) kijelzés
  • AP (hozzáférési pont) engedélyezve és Wi-Fi letiltva:
    1 másodperc ON/ 1 másodpercOFF
  • Wi-Fi engedélyezve, de nincs Wi-Fi hálózathoz csatlakoztatva:
    1 másodperc ON/ 3 másodpercOFF
  • Wi-Fi hálózathoz csatlakoztatva:
    FolyamatosanON
  • A felhő engedélyezve van, de nincs csatlakoztatva:
    1 másodperc ON/ 5 másodpercOFF
  • Csatlakozva a Shelly Cloudhoz:
    FolyamatosanON
  • OTA (Over the Air Update):
    ½ mp ON/ ½ másodpercOFF
  • Gomb lenyomva tartása 5 másodpercig:
    ½ másodperc ON/ ½ másodpercOFF
  • Gombnyomások és 10 másodpercig lenyomva tartás:
    ¼ másodperc ON/ ¼ másodpercOFF

A fenti lista a kezdeti eszközállapottal és a legalacsonyabb prioritással kezdődik. Minden következő állapot törli az előzőt.

Specifikációk

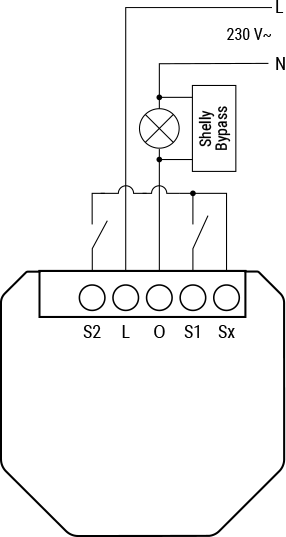

Alapvető kapcsolási rajz

Legenda

Webes felület útmutató

Olvasd el a Shelly 1L Gen3 webes felület útmutatóját

Komponensek és API-k

• Ez az eszköz
• Minden Shelly eszköz és szolgáltatás

Megfelelőség és tanúsítás

Shelly 1L Gen3 többnyelvű EU megfelelőségi nyilatkozat.pdf

Shelly 1L Gen3 UK PSTI ACT megfelelőségi nyilatkozat.pdf

Nyomtatott felhasználói útmutató

Shelly 1L Gen3 többnyelvű nyomtatott felhasználói és biztonsági útmutató.pdf
