FNIRSI 2C53T hordozható 3in1 oszcilloszkóp multiméter jelgenerátor

FNIRSI 2C53T hordozható 3in1 oszcilloszkóp multiméter jelgenerátor

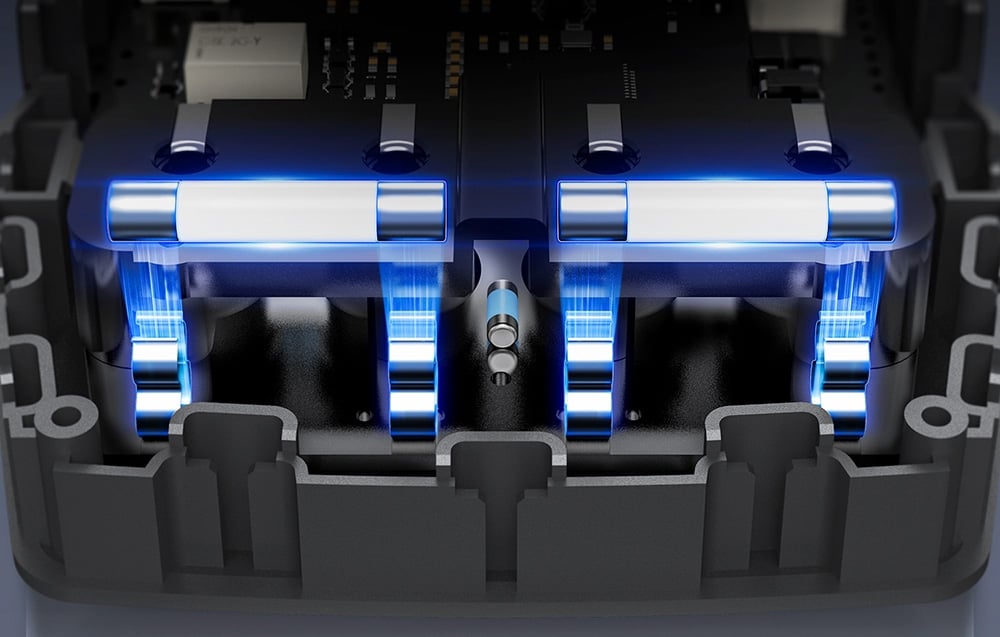

Az FNIRSI 2C53T egyesíti a 2×50 MHz/250 MSa/s oszcilloszkóp funkcióit 8 bites ADC-vel és csatornánként 16 kpct memóriapufferrel (pre/post-trigger), 19999 számláló multiméterrel és 50 kHz-es jelgenerátorral. A bemeneti impedancia 1 MΩ ∥ 15 pF AC/DC/GND kapcsolással. A robusztus ABS ház szilikon borítással, a 2,8 hüvelykes 320×240 px képernyő és a 3000 mAh-s akkumulátor (akár 4 órás üzemidő) garantálja a mobilitást és a folyamatos méréseket még zord környezetben is. A készülék CAT II 300 V-os tanúsítvánnyal, kettős kerámia biztosítékkal és égésgátló áramkörrel rendelkezik. A hullámformák mentésének és a firmware frissítésének lehetőségével mindig kézben tarthatja eredményeit, és hozzáférhet a legújabb funkciókhoz.

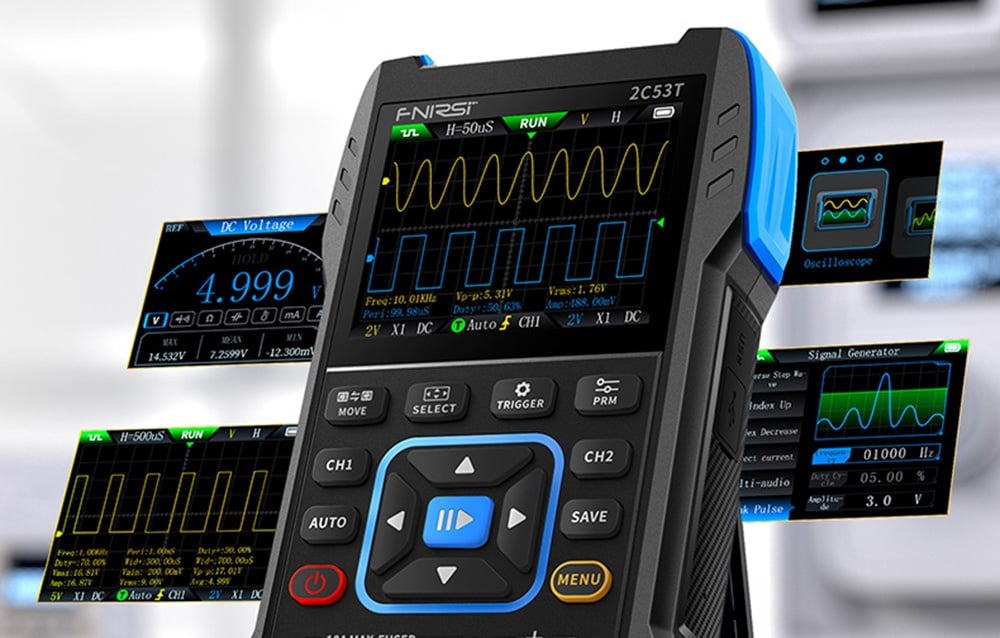

Színes képernyő és multiméter

A 2,8″-es, 320×240 px felbontású kijelző teljes színben jeleníti meg a hullámformákat a „végtelen utófény” funkcióval, amely a hullámforma nyomvonalát a képernyőn tartja. Az Y-T, Rolling és X-Y (Lissajous) üzemmódok megkönnyítik a fázisviszonyok megfigyelését, a nagy fényerő pedig minden körülmények között garantálja az olvashatóságot. A beépített multiméter 19999 számlálóval lehetővé teszi a DC/AC, nagy és kis áramok, ellenállás, kapacitás, diódák, hőmérséklet és folytonosság (zúgó) mérését. Az intelligens védelmek megvédik a felhasználót és a berendezést a túlterheléstől.

Fejlett hardverarchitektúra

Az asztali oszcilloszkópokban használt professzionális ARM + FPGA + nagy teljesítményű ADC kombináció gyors triggerelést és a jelek hű ábrázolását biztosítja. A triggerelési rendszer Edge (emelkedő/eső), Pulse Width, Video és Slope módokat kínál akár 50%-os pre-trigger és 50%-os post-trigger móddal, így még a legrövidebb anomáliák is részletességvesztés nélkül rögzülnek.

Jelgenerátor

A beépített funkciógenerátor ±400 V-ig terjedő feszültségeket és 50 kHz-ig terjedő frekvenciákat, valamint 13 hullámformát (szinusz, négyzet, háromszög, fűrészfog, rámpa, impulzus, zaj stb.) kínál 10 mV/div lépésekben történő offset- és amplitúdó-beállítással, lehetővé téve a szűrők, erősítők és analóg áramkörök tesztelését további hardver nélkül.

Automatikus mérésbeállítás

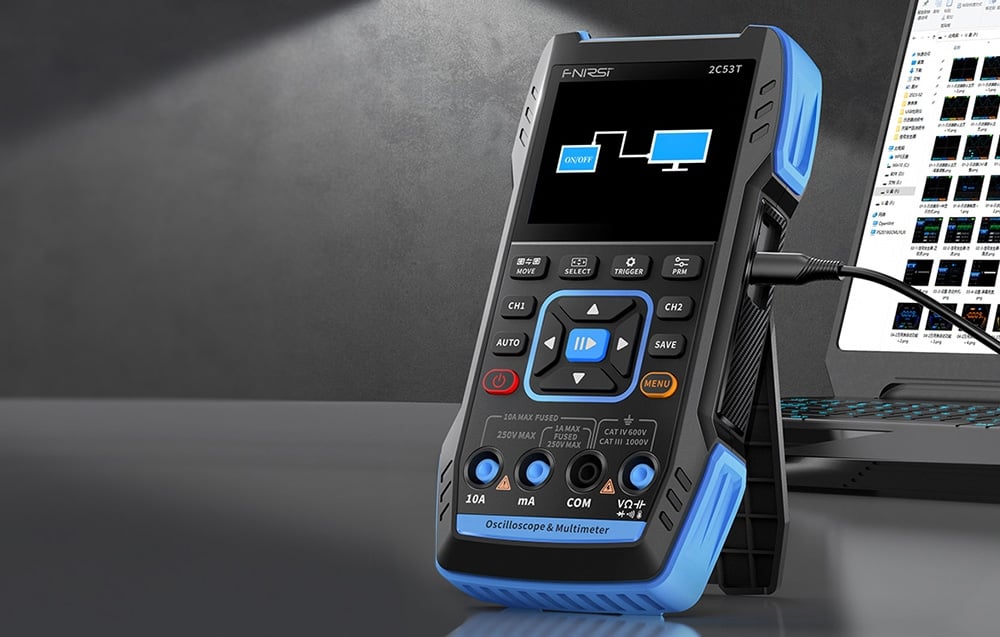

Az AUTO funkció egyetlen gombnyomással állítja be a tartományt és a kioldást, lehetővé téve az azonnali hullámforma megtekintését időigényes beállítás nélkül. A további Single és Normal üzemmódok támogatása egyszerűsíti a munkát a gyors helyszíni mérésekhez. A hullámformáról készült képernyőfotó egyetlen kattintással elmenthető az oszcilloszkóp memóriájába vagy USB-n keresztül közvetlenül a számítógépre. Ez megkönnyíti az eredmények archiválását és további elemzését bármilyen környezetben.

Elszigetelt mérési csatornák

Két teljesen független, 50 MHz sávszélességű CH1 és CH2 bemenet kiküszöböli a kölcsönös interferenciát, javítva a mérési pontosságot. A 250 MSa/s mintavételi sebesség maximális hűséggel reprodukálja a PWM-impulzusokat és a tápegység hullámzását.

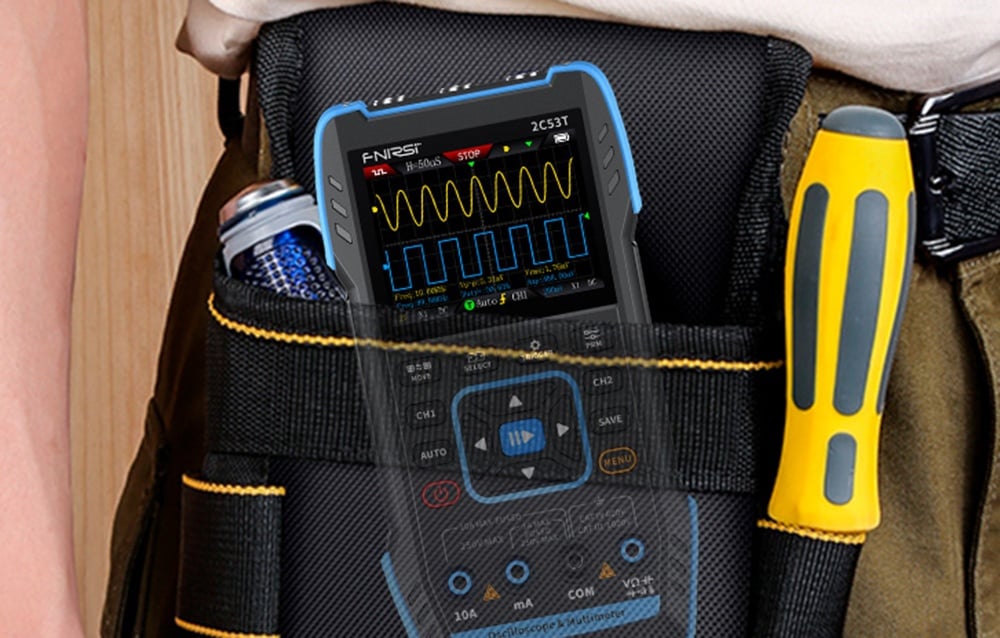

Robusztus kialakítás

A szilikonbevonatú ABS műanyag ház csepp- és ütésállóságot biztosít, az aranyozott NYÁK-sínek pedig korrózióállóak. A 3000 mAh-s akkumulátor akár 3 órás üzemidőt is garantál. A kihajtható állvány lehetővé teszi a készülék bármilyen szögben történő elhelyezését, az ergonomikus gombok és az USB-C port pedig kényelmet biztosít a kezelés és a töltés során.

Tartalmazza a készüléket:

• FNIRSI 2C53T hordozható 3 az 1-ben oszcilloszkóp
• 10× mérőszondák (2 db)
• Szonda krokodilbilincsekkel
• Kábelek a multiméterhez
• Töltőkábel
• Hordtáska
• Felhasználói kézikönyv
