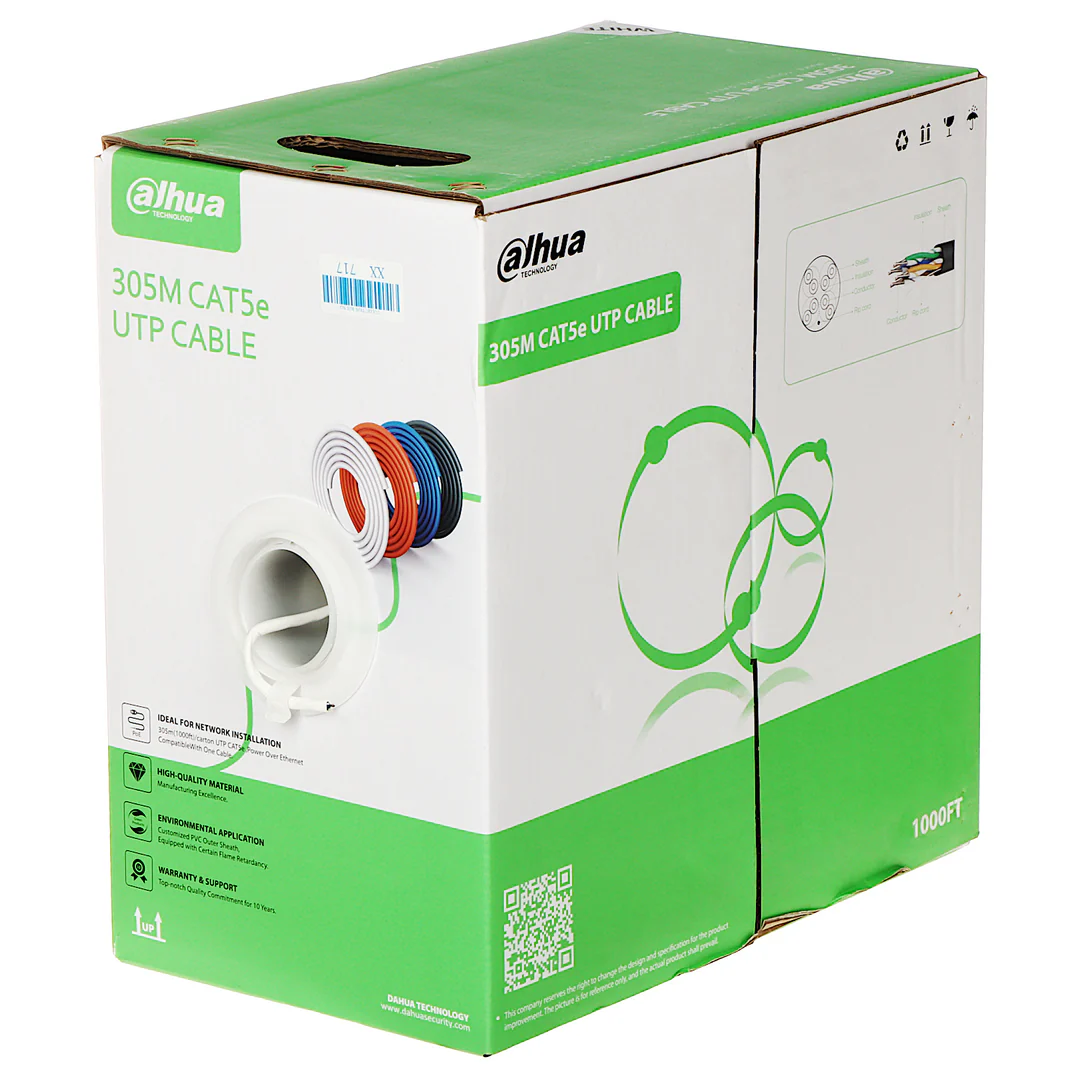

Dahua PFM922I-5EUN-C beltéri árnyékolt UTP kábel, 4×2 ér, 305 m, fehér
UTP CAT 5E, 305 méter
Anyag |
CCA (réztartalom: 22%–31%) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Átmérő |
0,5 mm ± 0,01 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Huzalvastagság |
24 AWG |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Szigetelés |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anyag |
HDPE |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vastagság |
0,18 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Átmérő |
0,90 mm ± 0,06 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Szín |
Kék, fehér/kék; narancs, fehér/narancs; zöld, fehér/zöld; barna, fehér/barna |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Szakítózsinór |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anyag |
Poliészter szál |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Specifikáció |
500D |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hüvely |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anyag |
FR-PVC (ROHS-kompatibilis) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Min. átlagos vastagság |
0,5 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Átmérő |
5,1 mm ± 0,3 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Szín |
Narancs |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Elektromos tulajdonságok: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Egyetlen vezető maximális egyenáramú ellenállása |
14,5 Ω/100 m (14,5 Ω/328,08 láb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Min. szigetelési ellenállás |
5000 MΩ/km |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max. DC ellenállás kiegyensúlyozatlanság |
2% (páron belül), 4% (párok egymás között) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max. kapacitás |
5,6 nF/100 m (5,6 nF/328,08 láb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Átütési szilárdság |
Nincs lebontás 1 kV DC-vel 1 percig |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mechanikai |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Szakítószilárdság |
Köpeny ≥13,5 MPa, szigetelés ≥16 MPa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Szakadási nyúlás |
Köpeny ≥150%, szigetelés ≥300% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hajlítási sugár telepítése |
>8-szorosa a külső kábelátmérőnek |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vezető szakadási megnyúlása |
≥8% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Környezeti feltételek: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A szigetelés zsugorodása |
≤5% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A szigetelés színmigrációs ellenállása |
Nincs migráció |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Köpeny szakítószilárdsága és szakadási nyúlása öregítés után |
≥12,5 MPa, ≥100% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alacsony hőmérsékletű hajlítási teszt |
Nincs repedés a teszt után |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hősokk teszt |
Nincs repedés a teszt után |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Üzemi hőmérséklet |
–20 °C és +60 °C között (–4 °F és +140 °F között) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Telepítési hőmérséklet |
0 °C és +50 °C között (32 °F és 122 °F között) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tárolási hőmérséklet és páratartalom |
–10 °C és +40 °C között (14 °F és 104 °F között), <60% (relatív páratartalom) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Biztonság: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Függőleges tűzterjedési teszt |
Megfelel az IEC 60332-2-2 szabványnak |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Csomagolás: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kábelhossz |
305,0 m ± 2 m (1000,66 láb ± 6,56 láb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nettó tömeg |
6,2 kg ± 0,5 kg (13,67 font ± 1,1 font) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bruttó súly |
7,0 kg ± 0,5 kg (15,43 font ± 1,1 font) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Belső doboz méretei |
364 mm × 216 mm × 364 mm (14,33″ × 8,5″ × 14,33″) (H × Sz × M) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Csomagolási méretek |
447 mm × 382 mm × 386 mm (17,6″ × 15,04″ × 15,2″) (H × Sz × M) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Csomagolási módszer |
305,0 m kartononként |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Megfelelőség: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Szabványok |
Q/DXJ 067-2019 |
